Kuinka LED-näytön ohjausjärjestelmät todella toimivat: Käytännön erittely kaikille tekniikasta kiinnostuneille

Hei kaikki, jos olet koskaan tuijottanut massiivista ulkona olevaa LED-mainostaulua, joka vilkkuu mainoksilla, tai katsonut konserttilavan valaisevan kristallinkirkkailla{0}}videoseinillä, olet varmasti miettinyt: kuinka LED-näytön ohjausjärjestelmä todella saa aikaan kaiken tämän? Se ei ole taikuutta-se on älykäs sekoitus laitteistoa, ohjelmistoja ja älykästä suunnittelua, joka muuttaa raakatiedon eloisiksi visuaaleiksi.

Tänään sukeltamme syvälle LED-näytön ohjausjärjestelmiin,{0}}mitä ne ovat, miten ne rakennetaan, tärkeisiin teknologioihin ja miksi niillä on merkitystä nykypäivän digitaalisessa opastemaailmassa. Pidämme sen suoraviivaisena, kuten juttelemme kahvin ääressä, mutta täynnä todellisia yksityiskohtia. Ja koska tiimimme Minghua Displaylla on erikoistunut räätälöityihin LCD-näyttöihin (ajattele räätälöityjä näyttöjä teolliseen, lääketieteelliseen tai kaupalliseen käyttöön), käsittelemme myös näiden periaatteiden päällekkäisyyttä LCD-tekniikan kanssa, koska joskus paras ratkaisu ei ole LED.

Aloitetaan perusasioista.

LED-näytön ohjausjärjestelmä (jota joskus kutsutaan LED-ohjaimeksi, ohjauskortiksi tai vain näytön "aivoiksi") on laitteisto- ja ohjelmistoyhdistelmä, joka ottaa sisältösi-kuvat, videot, tekstit- ja varmistaa, että jokainen LED-pikseli syttyy oikeaan aikaan oikealla kirkkaudella ja väreillä.

Ajattele asiaa näin: itse LEDit ovat vain pieniä hehkulamppuja jättiläisverkossa. Ilman valvontaa ne ovat hyödyttömiä. Ohjausjärjestelmä vastaanottaa signaaleja (tietokoneesta, mediasoittimesta tai jopa live-syötteestä), käsittelee ne, tallentaa tarvittaessa kehyksiä ja ohjaa sitten LED-valoja rivi riviltä tai matriiseina kuvan luomiseksi.

Nykyaikaiset järjestelmät jaetaan kahteen pääluokkaan:

• Synkroninen ohjaus: Reaaliaikainen-, täydellinen live-tapahtumiin, konsertteihin tai mihin tahansa, joka ei tarvitse viivettä. Se heijastaa tarkasti tietokoneen näytön sisältöä.
• Asynkroninen ohjaus: Offline-tila-lähetä sisältöä kerran (kuten mainoksia tai aikatauluja), ja se toistetaan itsenäisesti. Sopii mainiosti mainostauluille, vähittäiskaupan kylteille tai infotauluille.

Sen perusteella, mitä olemme nähneet alalla (ja monien ihmisten tekemien hakujen perusteella, kuten "LED-näytön ohjausjärjestelmä, miten se toimii"), useimmat ihmiset haluavat tietää arkkitehtuurin: kuinka data virtaa syötteestä pikseliin.

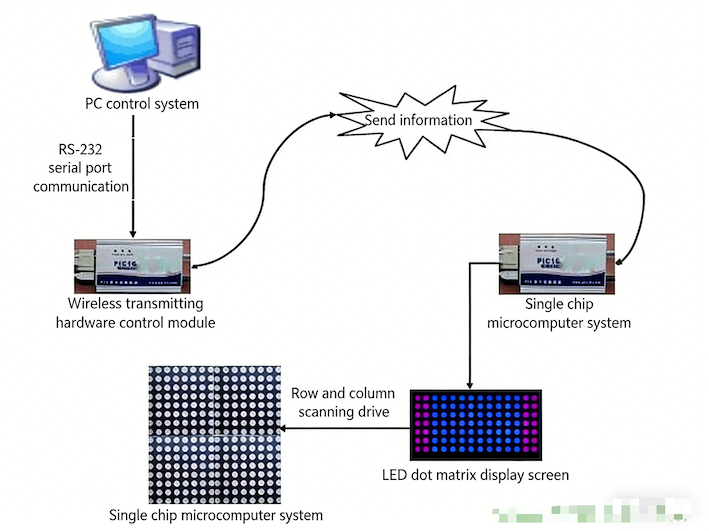

Tyypillisessä LED-näytön ohjausjärjestelmässä nämä pääosat toimivat yhdessä:

1. Sisällön lähde- PC, kannettava tietokone, videoprosessori tai jopa pilvipalvelin.

2. Lähetyskortti / lähetin- Istuu lähteen lähellä. Se sieppaa videosignaalin (HDMI, DVI, DP jne.), käsittelee sen ja lähettää sen pitkiä kaapeleita (usein Ethernet tai kuitu) pitkin näyttöön.

3. Korttien vastaanottaminen- Yksi (tai useampi) kaappia/moduulia kohden LED-näytössä. Nämä dekoodaavat tiedot, yhdistävät sen tiettyihin pikseleihin, käsittelevät kirkkautta/harmaasävyä ja lähettävät asemasignaaleja LEDeihin.

4. LED-ohjainpiirit- Sirut suoraan moduuleissa, jotka ohjaavat kunkin LEDin virtaa värin ja kirkkauden suhteen (harmaasävyjen PWM on yleinen).

5. Virtalähteet ja kaapelointi- Vakaa virta ja puhtaat datalinjat-erittäin tärkeää välkkymisen tai värien siirtymien välttämiseksi.

6. Ohjausohjelmisto- Käyttäjäystävällinen-osa. Ohjelmien avulla voit muokata sisältöä, ajoittaa soittolistoja, säätää kirkkautta ympäristön valon mukaan tai jopa valvoa näyttöä etänä.


Tiedonkulku on suoraviivaista: Syöttö → Käsittely (skaalaus, värinkorjaus) → Lähetys → Jakelu vastaanottaville korteille → Pikseli{0}}tason asema → Valo!

Pienemmille asetuksille, kuten tekstikyltteille, sinulla voi olla vain yksinkertainen ohjauskortti, jossa on USB/SD-korttitulo. Suurille videoseinille se on täysin synkroninen järjestelmä, jossa videoprosessorit käsittelevät 4K-laatua tai enemmän.

Yksi tyylikkäimmistä (ja haetuimmista) osista on skannaustilat. LEDit eivät syty kerralla-se on liian nälkäinen-. Sen sijaan skannaamme rivejä tai sarakkeita nopeasti.

• Staattinen skannaus(1/1): Jokainen pikseli saa suoran hallinnan. Paras kirkkaus ja laatu, mutta kallis suurille näytöille.

• Dynaaminen skannaus(kuten 1/8, 1/16, 1/32): sytyttää useita rivejä peräkkäin erittäin nopeasti (satoja kertoja sekunnissa). Säästää virtaa ja kustannuksia, mutta voi aiheuttaa lievää kirkkauden heikkenemistä, jos sitä ei tehdä oikein.


Nykyaikainen "joukko" tai hajautettu ohjaus (verrattuna vanhaan keskitettyyn) nostaa virkistystaajuudet yli 120 Hz:iin, harmaasävyt 1024+-tasolle ja leikkaa tehohäviön dramaattisesti-vanhojen järjestelmien 30-40 %:sta nyt 8-10 %:iin. Tämä tarkoittaa kirkkaampia näyttöjä tai pienempiä energialaskuja – todellisia säästöjä suurissa asennuksissa.

Esimerkiksi suurella ulkona olevalla täys-värinäytöllä voit säästää yli 20 % virtaa siirtymällä matriisi-tyyliohjaukseen. Olemme saaneet samanlaisia ​​asiakkaita, ja ne kasvavat nopeasti vuosien mittaan.

Ihmiset, jotka etsivät "LED-näytön ohjausjärjestelmän periaatteet", osuvat usein näihin päivityksiin:

• Korkea virkistys ja harmaasävy- Ei välkkymistä, tasainen video, todenmukaiset-värit-.
• Yhden{0}}pikselin tunnistus ja kalibrointi- Automaattinen-tunnista kuolleet LEDit tai korjaa kirkkautta/värien poikkeamaa ajan myötä (LEDit vanhenevat eri tavalla-sininen haalistuu nopeimmin).
• Energiaa{0}}säästävä tekniikka- Parempi skannaus tarkoittaa vähemmän nykyistä jätettä.
• LVDS tai nopea{0}}lähetys- Vähentää signaalihäviöitä etäisyyden yli, pitää kaiken synkronoituna ilman värilohkoja.

Ohjelmistopuoli: Muokkaustyökalujen avulla voit piirtää, kirjoittaa tekstiä, lisätä tehosteita (vieritys, flash), esikatsella ja joukkolähettää{0}}useita näyttöjä. Langattomat tai sarjaviestit (RS232/485) käsittelevät lataukset vanhemmissa järjestelmissä; nyt se on usein Ethernet/WiFi/pilvi.

Tästä tulee mielenkiintoista. Vaikka LED hallitsee suuria ulko-/mainostiloja (suuri kirkkaus, suuret koot), LCD hallitsee edelleen sisätiloissa-ajattele kioskeja, lääketieteellisiä näyttöjä, teollisia käyttöliittymiä tai{2}}myyntipisteitä{3}. Nestekidenäyttö tarjoaa paremman pikselitiheyden, tasaisen taustavalon ja usein alhaisemmat kustannukset pienemmille---keskikokoisille kooille.

kloMinghuan näyttö, olemme erikoistuneet räätälöityihin LCD-näyttöihin-pienistä 2,8" UART-moduuleista suuriin, korkean-kirkkaisiin paneeleihin kapasitiivisella kosketuksella. Tarvitsetko auringonvaloa-luettavan TFT-LCD-näytön? Räätälöimme kirkkauden, liitännät (MIPI, LVDS, RGB), kansilasit tai jopa kokonaiset kokoonpanot PCAP-kosketuksella.

• Toisin kuin hyllyltä saatavien--tuotteiden, mukautettu lähestymistapamme tarkoittaa:
• Tarkka koko ja resoluutio sopivat koteloosi.
• Räätälöidyt liitännät (UART yksinkertaiselle MCU-ohjaukselle tai HDMI videolle).
• Erikoishoidot: -häikäisyn esto, vedenpitävä, laaja lämpötila-alue.
• Nopea prototyyppien valmistus-joskus päivissä.

Jos projektiisi kuuluu tietonäyttöjä, kojelautaa tai sulautettuja järjestelmiä, meiltä räätälöity LCD-näyttö saattaa olla tehokkaampi, selkeämpi tai integroitavampi kuin tavallinen LED-asennus.

Olemme auttaneet asiakkaitamme lääkintä-, auto- ja vähittäiskaupoissa vaihtamaan räätälöityihin LCD-näyttöihin ja leikkaamaan kustannuksia parantaen samalla luotettavuutta.

Olipa kyseessä LED tai LCD, ohjausjärjestelmä muuttaa joukon pikseleitä merkityksellisiksi. LED-valoissa on kyse nopeasta skannauksesta, korkeasta virkistystasosta ja tehokkaasta ajosta, jolla voidaan käsitellä suuria resoluutioita ilman virtalähteiden sulamista.

Tekniikka on edennyt pitkälle-Kiina johtaa nyt maailmanlaajuista tuotantoa, mutta innovaatiot lyövät jatkuvasti rajoja (Mini/Micro LED kenelläkään?).

Jos olet rakentamassa projektia ja raaputtelet päätäsi LED-näytönohjausjärjestelmien kanssa tai ajattelet, että mukautettu LCD-näyttö voisi olla parempi, ota yhteyttä Minghua Display -palveluun. Keskustelemme mielellämme teknisistä tiedoista, lähetämme näytteitä tai pohdimme täsmällisiä tarpeitasi.

Onko sinulla kysymyksiä? Kerro kommenteissa,{0}}millaisen näyttöprojektin parissa työskentelet?
