Tuotteen kuvaus

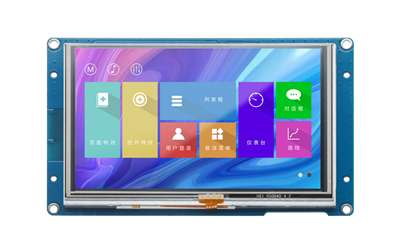

UART-näyttömme on kompakti, -suorituskykyinen 5- tuuman TFT-LCD-moduuli, joka on suunniteltu erityisesti teollisiin ja sulautettuihin sovelluksiin, joissa yksinkertaisuus ja kestävyys kohtaavat.

se on TN TFT{0}}LCD-paneeli, joka tarjoaa terävän 800 x 480 resoluution-täydellinen kojelaudoille, ohjausliitäntöille tai valvontanäytöille, jotka vaativat selkeää visuaalista kuvaa ilman pörröisyyttä.

Tämä UART-näyttö saa virtansa selkeästä 5 V:n tasavirtalähteestä, ja se kuluttaa alle 200 mA:n aktiivista virtaa, joten se on akkuystävällinen valinta kannettaville laitteille.

Neljän-johdin resistiivinen kosketus lisää intuitiivista yhden-pisteen vuorovaikutusta, kun taas sisäänrakennetut-oheislaitteet, kuten RTC aikaleimoille tai summeri hälytyksiä varten, pitävät suunnittelusi selkeänä.

Olemme suunnitelleet sen todellista maailmaa varten: Se toimii -20 asteen ja 70 asteen välillä ja poistaa tärinää ja pölyä tehtaissa tai ajoneuvoissa.

Tekniset tiedot Parametritaulukko

Parametri	Erittely
Tuotetyyppi	UART-näyttö (TFT{0}}LCD-moduuli)
Paneelin luokka	TFT{0}}LCD
Paneelin ala-luokka	TN TFT{0}}LCD
Näytön koko	5 tuumaa
Resoluutio	800 × 480 pikseliä
Näytön kirkkaus	300 cd/m²
Näytön värit	65K väriä
Taustavalon tyyppi	Valkoinen LED
Taustavalon käyttöikä	30 000 tuntia
Kosketa Tyyppi	Neljän{0}}johtimisen resistiivinen kosketusnäyttö
Samanaikaiset kosketuspisteet	Yksi piste
Ohjelmointimenetelmä	Määritysohjelmisto (GUI{0}}pohjainen)
Tuetut oheislaitteet	Reaaliaikakello (RTC), Matrix-näppäimistö, 4-johtiminen resistiivinen näyttö, kaiutin
Nimellisjännite	DC 5V
Käyttölämpötila	-20-70 astetta
Varastointilämpötila	-30-80 astetta
Käyttöliittymä	UART (TTL/RS232/RS485 valinnainen)
Virrankulutus	<200mA (active), <5mA (sleep)
Mitat	121 x 76 x 8,5 mm (L x K x S)
Sertifikaatit	RoHS, CE, FCC

Tuotteen toimintoominaisuudet

UART-sarjasydän

Lähetä yksinkertaisia komentoja kahdella johdolla (TX/RX), ja se tekee kaiken dynaamisista kaavioista mukautettuihin fontteihin. Ei enää painivia rinnakkaisia väyliä-se on asynkroninen, melunkestävä-ja toimii hyvin minkä tahansa MCU:n kanssa. Tiedonsiirtonopeudet 9 600 - 115 200 bps tarkoittavat viivettä -ilmaisissa päivityksissä jopa ketjutetuissa asetuksissa.

Kosketus pääsee käsiksi-:

Tämä neljä-johdinresistanssinäyttöä käsittelee yhden-pisteen tuloja, kuten mestari-tarkka liukusäätimiä tai valikoita varten, ja se toimii hansikkaissa tai pölyisissä paikoissa, toisin kuin hienostunut-kosketus. Yhdistä se sisäänrakennetun-matriisinäppäimistön tuen kanssa, niin saat täyden syöttöpaketin ilman lisäkortteja.

Oheislaitteet

Tämä UART-näyttö sisältää RTC:n tarkkoja aikaleimoja varten (tärkeä teollisuuslokien kirjaamisessa), kaiuttimen äänihälytyksiä varten (ajatellen "konetukoksen" piippauksia) ja GPIO-laajennettavuuden antureille. Ohjelmointi on helppoa GUI-määritysohjelmistomme avulla: vedä kuvakkeita, säädä värejä, lataa SD-puomin kautta, käyttöliittymä on valmis tunteissa, ei viikkoissa. Se on kuin Nextion, mutta tehokkaampi teolliseen hiekkaan.

Teho ja kestävyys sinetöivät sopimuksen

300 cd/m² kirkkaus vähentää häikäisyä ilman mehua, ja 30k-tunnin LED-taustavalo tarkoittaa vaihtoa 3-5 vuoden välein. Laaja lämpötila-alue (-20–70 astetta) nauraa pakastimille tai uuneille – olen saanut asiakkaita ajamaan niitä öljynporauslautoilla ilman hikkausta. Lyhyesti sanottuna tämä UART-näyttö ei ole vain näyttö; Se on mini-HMI, joka kuormittaa MCU:ta, nopeuttaa prototyyppien valmistusta ja selviää siellä, missä muut hilseilevät.
